پکیج تصفیه فاضلاب

پکیج تصفیه فاضلاب چیست و مبانی طراحی آن چگونه است ؟

دستگاه پکیج تصفیه فاضلاب بهداشتي _انسانی_خانگی به مجموعه اي اطلاق مي شود که بصورت يکجا و پيش ساخته در کارگاه ساخته و در پروژه نصب مي گردد و وظيفه تصفيه فاضلاب خانگی ( شامل فاضلابِ حمام،آشپزخانه،توالت و سرویس های بهداشتی ) را بر عهده دارد.

هدف از طراحی و نصب این دستگاه کاهش میزان BOD،COD،TSS فاضلاب خام از طریق فرایند های هوازی و بی هوازی می باشد.

پکیج های تصفیه کوچک برای چه مکان هایی کاربرد دارند؟

این دستگاه و سیستم تصفیه خانه برای تصفیه فاضلاب خانگی-بهداشتی -انسانی مراکز بهداشتی ،بیمارستان و ساختمان و شهرک های مسکونی و اداری،رستوران ها ، هتل ها ، آشپزخانه ها و فست فود ها،استخر ها،دامداری و دامپروری ها و مراکز پرورش ماهی،برج ها،مجتمع های صنعتی و پروژه های کارگاهی،پادگان ها،ندامتگاه ها ، مجتمع های توریستی و سیاحتی ، کارواش ها،سرویس های بهداشتی،برج های تجاری و مسکونی ممکن است طراحی و ساخته می شود.


سازندگان و تولید کنندگان دستگاه پکیج تصفیه فاضلاب

بخاطر پيش ساخته , کوچک بودن پکیج تصفیه فاضلاب به اين نوع سيستم ، پکيج گفته مي شود.

معمولا در جاهايي که فاضلاب داراي حجم کم بوده و يا امکان اجراي تصفيه خانه بصورت درجا امکان پذير نباشد از پکیج تصفیه فاضلاب استفاده مي گردد.

اين تصفیه خانه فاضلاب ممکن است از نوع فلزي يا پلي اتيلن و یا پلیمری يا مصالح ديگر باشد و ساخته و اجرا گردد.

شرکت آبنوس مکانيک از سازندگان و تولید کنندگان این دستگاه و فعال در صنعت تصفیه آب و فاضلاب ،با استفاده از روشهاي نوين تصفيه فاضلاب آماده ساخت،نصب و راه اندازي انواع پکیج فاضلاب بهداشتي و صنعتی با قیمت مناسب در کشور مي باشد.

ظرفیت پکیج های کوچک تصفیه فاضلاب چقدر است؟

پکیج های فاضلابی خانگی-بهداشتی در ظرفیت های 5 الی 500 متر مکعب قابل ساخت و اجرا می باشد.

ظرفیت های بالاتر بهتر است در صورت امکان بصورت در جا ساخته شود. زیرا از نظر قیمت تمام شده اقتصادی نمی باشند.

ظرفیت پکیج ها با توجه به نفرات تحت شمول طراحی میگردد و میتواند بصورت ماژول بندی نیز اجرا گردد.

در ظرفیت های پایین استفاده از پکیج پیش ساخته بسیار مقرون بصرفه می باشد.

برای تعیین و براورد ظرفیت تصفیه خانه میتوانید از جدول زیر استفاده کنید:

جدول سرانه تولید فاضلاب

ردیف محل واحد محدوده مقدار معمول
                                                                                              لیتر در روز
1 واحدهای مسکونی شهری نفر 150-80 120
2 ویلاهای تفریحی نفر 200-120 150
3 ساختمان ها اداری نفر پرسنل 8 ساعته 60-30 50
نفر پرسنل 24 ساعته 100-70 90
4 کارخانه ها و کارگاههای صنعتی نفر کارگر 8ساعته 60-30 50
نفر کارگر 8ساعته با استحمام 120-90 110
5 کارگاههای ساختمانی نفر پرسنل  8ساعته 80-40 60



متعلقات و تجهیزات عمومی در این پکیج تصفیه فاضلاب شامل چه چیزهایی میشود؟

  • پمپ های لجن کش ایستگاه پمپاژ-پمپ های دارای خرد کن درین قسمت بهتر عمل میکنند.
  • آشغالگیر دستی ریز یا درشت سبدی یا میله ای و چنگک مخصوص-در حجم های بالا از آشغالگیر مکانیکی میتوان استفاده کرد.
  • حوض و مخزن هوادهی و ته نشینی و کلرزنی و هاضم لجن
  • بلوئر هوادهی ( پمپ باد تامین هوای دستگاه )
  • دیفیوزر هوادهی درشت یا ریز دانه
  • پمپ برگشت لجن یا ایرلیفت پمپ
  • سیستم کلرزن و میکسر اختلاط
  • جرثقیل ، وینج یا وینچ بالابر آشغالگیر سبدی
  • سرریز های ویناچ

این نوع پکیج فاضلابی کوچک براحتی قابل حمل بوده و در سایتهایی که امکان جابجایی دارند گزینه مناسبی خواهند بود.

سیستم فرایندی پکیج تصفیه فاضلاب بطور معمول هوادهی گسترده EAAS می باشد و امکان اجرای هر فرایندی نیز در آنها وجود دارد.

در حجمهای کوچک،معمولا از فرایند SBR جهت تصفیه فاضلاب استفاده می شود.

نیازهای سازه ای برای نصب این پکیج تصفیه ، اجرا و ساخت  اتاقک کنترل برای نصب تابلو برق،نصب دستگاه و سیستم کلرزن و نیز فونداسیون زیر پکیج می باشد.

در مکانهای سردخیز لازم است تا تدابیر لازم جهت گرمایش لازم پکیج بمنظور دمای مناسب راکتور ، برای فعالیت مفید میکروارگانیزمهای آن دیده و در نظرگرفته شود.

با توجه به اینکه بطور معمول پکیج تصفیه فاضلاب بر روی زمین نصب می گردد ، حتما یک ایستگاه پمپاژ برای انتقال فاضلاب خام از زیر زمین به داخل پکیج لازم می باشد.

بدنه پکیج تصفیه فاضلاب فلزی از جنس فولاد ST37 بوده که با پوشش های رنگ صنعتی شامل زینک ریچ ، اپوکسی و یا پلی یورتان محافظت می شود.

رنگ ها و پوشش های صنعتی نظیر اپوکسی مقاومت بسیار بالایی در مقابل اسیدی و قلیایی بودن فاضلاب دارند.

رنگ آمیزی بایستی پس از سند بلاست کامل سطوح فلزی و طبق شرایط استاندارد و نقشه و مشخصات فنی مشخصه در کاتالوگ شرکت تامین کننده  انجام گیرد.

جهت حفاظت بهتر و بیشتر متعلقات فلزی پکیج فاضلاب فلزی پیشنهاد این شرکت استفاده از سیستم حفاظت کاتدی می باشد.

بمنظور محافظت بیشتر از بدنه فلزی پکیج فاضلاب فلزی پیشنهاد شرکت آبنوس مکانیک استفاده از سیستم حفاظت کاتدیک برای پکیج می باشد که دوام دستگاه را به مراتب افزایش می دهد .

این امر در ابتدا ممکن است هزینه ای را شامل شود، ولیکن در طولانی مدت یک حاشیه اطمینان از طول عمر دستگاه تصفیه خواهد بود.

ابعاد پکیج تصفیه فاضلاب فلزی خانگی-انسانی

محدودیت ابعادی این پکیج های کوچک بخاطر مسائل حمل و نقل ترافیکی می باشد که نقطه ضعف آن در حجمهای بالای فاضلاب هست که اجبارا یا باید تعداد دستگاه ها اضافه گردد و یا دستگاه بصورت درجا در سایت ساخته شود.

حداکثر عرض ترافیکی برای حمل این پکیج های پیش ساخته 3 متر و ارتفاع 3 متر می باشد و در طول نیز به 12 متر محدود میگردد.

ابعاد پکیج فاضلاب خانگی حتما در پارامتر های طراحی شرکت های سازنده و در ساخت  لازم است مد نظر قرار گیرند.

انواع پکیج تصفیه فاضلاب کوچک خانگی از نظر فرایند تصفیه چیست ؟

از نظر فرایندی پکیج های تصفیه خانه پیش ساخته هوازی کوچک به فرایند های EAAS،SBR،MBBR،MBR لجن فعال تقسیم بندی میشوند.

از نظر نوع هوادهی به دو نوع هوادهی سطحی و عمقی تقسیم میگردند که شرکت های سازنده پکیج تصفیه فاضلاب معمولا از نوع هوادهی عمقی بسته به ابعاد طرح استفاده می نمایند.

نقشه ساخت بدنه و مخازن پکیج پس از مدل سازی آن در نرم افزار تهیه میشود و هر شرکت مشخصات فنی خاص خود را در کاتالوگ پکیج تصفیه فاضلاب خود شرح می دهد.

سیستم هوادهی پکیج ها معمولا بصورت هوادهی عمقی بوده و توسط دیفیوزر، اکسیژن مورد نیاز حوض هوادهی منتقل می شود.

با در نظر گرفتن تدابیر خاص میتوان از هوادهی سطحی نیز استفاده کرد.

سیستم گندزدایی معمول برای پساب خروجی نیز معمولا سیستم کلرزن مایع و یا ازن و یا UV می باشد که دبی و ظرفیت آنها بسته به مقادیر پارامترهای طراحی دارد.

قیمت مبانی طرح طراحی پکیج تصفیه خانگی

مزایای استفاده از پکیج تصفیه فاضلاب پیش ساخته:

  • سرعت در ساخت و نصب و راه اندازی پکیج تصفیه خانگی
  • سهولت در نگهداری و بهره برداری پکیج تصفیه فاضلاب
  • کاهش هزینه های عمرانی و ساختمانی پکیج تصفیه فاضلاب
  • قابلیت جابجایی پکیج فاضلاب در مواقع ضروری

براورد هزینه و قیمت پکیج تصفیه فاضلاب بهداشتی-انسانی-خانگی

هزینه و قیمت تمام شده پکیج های تصفیه فاضلاب خانگی برای ظرفیت هر متر مکعب فاضلاب در روز بطور تقریبی برابر 2 میلیون تومان ( 20 میلیون ریال ) می باشد.

یعنی یک پکیج تصفیه خانه فاضلاب برای حجم و ظرفیت  100 متر مکعب در شبانه روز قیمتی معادل 200 میلیون تومان تمام میشود.

این قیمت بر اساس نوع و برند تجهیزات مصرفی مانند بلوئر ، کلرزن و تابلو برق و لوله و اتصالات و شیرآلات مربوطه متغیر خواهد بود.

قیمت و هزینه های حمل و نقل و جابجایی و تخلیه دستگاه بر مبالغ اضافه خواهد شد.

هزینه و قیمت تمام شده تصفیه خانه پکیجی معمولا از ساخت درجای تصفیه خانه کمتر است.

قیمت پکیج ها بر اساس ظرفیت،متریال و جنس بکار رفته متغیر می باشد.

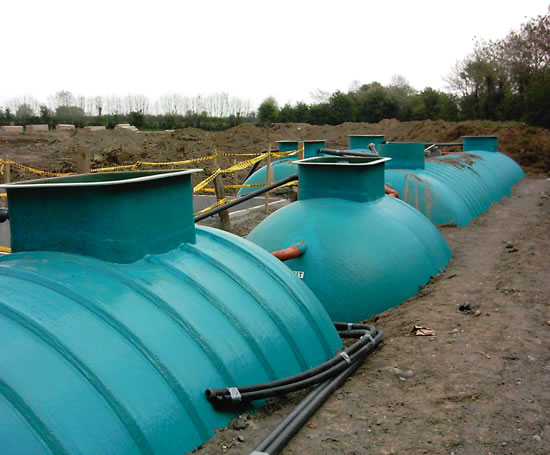

پکیج تصفیه فاضلاب پلی اتیلنی و پلیمری و فایبری

با توجه به اینکه فلز خاصیت خورندگی دارد می توان در ظرفیت های پایین از پکیج های پلیمری که شامل پکیج های پلی اتیلن و فایبر گلاس می باشد نیز استفاده نمود.

این پکیج ها مقاومت بالایی در مقابل خوردگی دارند و جایگزین مناسبی برای پکیج های فلزی هستند و از نظر قیمتی قابل رقابت هستند.

البته همانطور که ذکر شد در ظرفیت های بالا امکان استفاده ازین پکیج های پیش ساخته نیست.زیرا قیمت طرح را افزایش میدهد.

پکیج های پلی اتیلنی دوجداره میتوانند در زمین مدفون و دفن گردند و پکیج های فایبرگلاسی نیز میتوانند بر روی زمین نصب شوند که بنابر نظر طراح و قیمت و هزینه های طرح قابل انتخاب است.

اصول و مبانی طراحی و ساخت فونداسیون لازم جهت نصب پکیج پیش ساخته کوچک تصفیه فاضلاب

جهت قرار گیری پکیج های تصفیه فاضلاب لازم است تا فونداسیون بتنی مناسب طبق نقشه های تولید کننده و سازنده دستگاه در محل ساخته شود تا دستگاه بصورت تراز نصب شود.

این فونداسیون از بتن مسلح بوده و سیمان بکار رفته باید از نوع تیپ 5 یا ضد سولفات باشد.

نوع و سایز میلگرد و نقشه های مربوطه توسط شرکت سازنده و تولید کننده و طراح طرح پیشنهاد میگردد.

ابعاد فونداسیون در نقشه های طراحی طوری در نظر گرفته شود که از هر طرف 0.5 متر از بعد پکیج بزرگتر باشد.

اصول و مبانی طراحی و ساخت  چاله یا چاهک یا ایستگاه پمپاژ جهت نصب و راه اندازی پکیج تصفیه انسانی

با توجه به اینکه در اکثر موارد فاضلاب قابلیت سوار شدن بر روی ورودی پکیج فاضلابی را ندارد لازم است تا در کنار دستگاه تصفیه یک ایستگاه پمپاژ در نقشه و طرح در نظر گرفته شود تا فاضلاب را به ورودی پکیج پمپاژ نماید.

این ایستگاه پمپاژ میتواند از بتن مسلح و یا بصورت پیش ساخته پلی اتیلن و یا بتنی ( بنا بر قیمت و هزینه و موارد فنی) در نظر گرفته شود.

حداقل دو پمپ یکی در حال کار و یکی استند بای در چاله پمپاژ لازم است قرار گیرند که بصورت اتومات و از طریق فلوتر و شناور برقی بصورت خودکار فاضلاب را به پکیج پمپاژ کنند.

هر کدام ازین پمپ ها دارای شیر فلکه و شیر خودکار مجزا باید باشند تا در صورت لزوم بتوان آنها را از مدار خارج و سرویس نمود.

تمهیدات لازم جهت دسترسی ساده برای باز و بسته کردن مهره ماسوره یا فلنج هر کدام از اتصالات پمپ ها ضروری است.زیرا این پمپ ها در معرض اشکال زیادی قرار دارند و بطور مداوم بایستی تعمیر و سرویس شوند.

رنگ آمیزی و پوشش رنگ در مخازن پیش ساخته تصفیه خانه فلزی چگونه باید باشد ؟

جهت محاظت فلز بدنه پکیج از تماس با فاضلاب خورنده،لازم است تا پوشش مناسب از رنگ بر روی سطح فلز اجرا شود.

رنگ مناسب برای این تیپ تصفیه خانه ها رنگ اپوکسی یا اپوکسی کولتار می باشد که حداقل باید ضخامتی معادل 250 میکرون برای سطوح در تماس مستقیم با فاضلاب داشته باشد و رنگ مناسب از سازندگان و تولید کنندگان معتبر انتخاب و خرید شود.

برای سطوحی که تماس مستقیم ندارند ضخامت رنگ 150 میکرون کافی می باشد.

سیستم برگشت لجن در پکیج های فلزی و کامپوزیتی و پلی اتیلنی تصفیه فاضلاب

برای برگشت لجن از هوادهی به مخزن ته نشینی در پکیج های کوچک تصفیه خانگی ، معمولا از پمپ ایرلیفت که از طریق فشار هوا کار میکند استفاده می شود.

با توجه به مصرف هوا در این پمپ مکانیکی، لازم است تا مقدار ظرفیت هوای مورد استفاده در آن در طراحی بلوئر در نظر گرفته شود.

مقدار هوای ایرلیفت پمپ و مقدار لجن برگشتی باید از طریق شیر فلکه قابل کنترل دقیق باشد.

اصول و مبانی طراحی و ساخت  سیستم هوادهی عمقی ( بلوئر ) در پکیج های پیش ساخته تولیدی شرکت آبنوس مکانیک

جهت تامین هوای مورد نیاز حوض هوادهی در پکیج تصفیه فاضلاب ، از بلوئر های هوادهی استفاده می شود.

مقدار هوای لازم توسط شرکت تولید کننده محاسبه می شود.

تمهیدات لازم جهت بلوئر ها موارد ذیل می باشد:

  • لرزه گیر و شاسی مربوطه
  • فیلتر هوای مکش
  • شیر خودکار یا یکطرفه برای هر بلوئر
  • شیر گازی کنترل دبی و جریان
  • پرشر سوئیچ جهت خاموش کردن بلوئر ها در زمان فشار بالای کاری احتمالی

اصول و مبانی طراحی و ساخت سیستم کلرزنی مایع هیپو کلریت کلسیم در پکیج های فاضلابی

جهت گندزدایی پساب خروجی پکیج به سیستم و دستگاه کلرزنی مناسب با در نظر گرفتن تمهیدات زیر احتیاج است:

  • دوزینگ پمپ مناسب با فشار و دبی مناسب تزریق ( مقدار کلر باقیمانده حداقل 1 ppm )
  • سیستم اختلاط کلر جامد با میکسر یا هوا
  • شیر خودکار یا یکطرفه در دهش پمپ تزریق

مصارف و استفاده مجدد از پساب و خروجی پکیج تصفیه فاضلابی -بازیافت آب چگونه است؟

پساب خروجی تصفیه خانه فاضلاب و پکیج های فاضلابی کوچک بایستی دارای استاندارد تخلیه به محیط زیست باشند.

در این صورت می توان ازین پساب جهت آبیاری فضای سبز و شستشو استفاده کرد و با بازگشت و بازچرخانی آب در مصرف آب صرفه جویی نمود که از نظر هزینه و قیمت و اقتصاد مهندسی قابل توجیه می باشد.

نکته لازم جهت استفاده از پساب در مصارف آبیاری فضای سبز یا کشاورزی ، مقدار کلر باقیمانده جهت گندزدایی در واحد کلرزنی می باشد.

برای این امر میتوان با هوادهی فاضلاب پس از گندزدایی و میکروب زدایی، کلر باقیمانده آنرا حذف کرد تا ضرری برای گیاهان و فضای سبز نداشته باشد.

جهت به حداقل رساندن مواد معلق و کدورت می توان از فیلتر شنی و کربنی یا دیسکی جهت فیلتراسیون پساب خروجی استفاده کرد.

محل مناسب نصب پکیج تصفیه فاضلاب را چگونه مشخص کنیم؟

برای جانمایی پکیج فاضلابی تصفیه فاضلاب لازم است تا موارد ذیل توسط طراح و سازنده مد نظر قرار گیرد:

  • مسیر  و جهت باد و شرایط جوی جهت عدم انتشار بو در نظر گرفته شود.
  • فاصله مناسب از مکان های عمومی و مسکونی طبق نقشه های معماری  لحاظ گردد.
  • محل نصب ترجیحا بر اساس شیب سایت و توجه به نقشه توپوگرافی طراحی شود تا به پمپاژ فاضلاب خام نیازی نباشد و قیمت تمام شده طرح کاهش یابد.
  • بر اساس تخلیه پساب خروجی به چاه یا مصرف در فضای سبز و یا تخلیه به آب های سطحی محل مناسب تاسیسات بالادستی در نظر گرفته شود.
  • در صورت امکان نصب در فضایی خارج از داخل ساختمان از نظر معماری حتما این کار انجام شود تا بو های نامطبوع وارد ساختمان نشود.

اتاق کنترل در سیستم پکیجی تصفیه خانه فاضلاب چه ویژگیهایی باید داشته باشد ؟

جهت قرار گیری تجهیزات مکانیکی و برقی شامل کلرزن ، بلوئر ها و تابلو برق لازم است تا این تجهیزات در اتاقک کنترل قرار گیرند تا از معرض عوامل جوی در امان باشند.

این اتاقک میتواند بصورت پیش ساخته مانند کانکس و یا با مصالح بنایی طبق نقشه طراح و سازنده ساخته شود که در صورت پیش ساخته بودن از نظر قیمت اقتصادی تر خواهد بود و توسط طراح و سازنده مشخص و پیشنهاد می شود.

ابعاد اتاق طوری در نقشه ها طراحی شود که امکان دسترسی به تجهیزات ساده باشد.

سیستم ونت مناسب برای این اتاق حتما بایستی در نقشه های اجرایی لحاظ گردد. زیرا بلوئر ها لازم است هوای مناسب در اختیار داشته باشند و نیز گاز کلر بعلت خورنده بودن ممکن است به تجهیزات فلزی آسیب برساند.

اصول و مبانی طراحی و ساخت مخزن و حوض متعادل ساز برای پکیج پیش ساخته فاضلاب

برای تعادل در مشخصات فیزیکی و شیمیایی فاضلاب ورودی به پکیج لازم است تا مخزن متعادل ساز با ظرفیت مناسب طراحی و در نقشه های معماری و سازه نظر گرفته شود تا از شوک های هیدرولیکی و شیمیایی جلوگیری کند.

این مخزن میتواند درجا از مصالح بتنی و یا بصورت پیش ساخته پلی اتیلنی اجرا شود که بصورت مدفون در زمین قرار میگیرد و ایستگاه پمپاژ میتواند قسمتی ازین واحد در تصفیه خانه باشد.

در مراکزی که در فاضلاب آنها چربی و روغن و گریس وجود دارد لازم است تا از یک دستگاه چربیگیر – چربی گیر با ظرفیت مناسب قبل از ورود فاضلاب خام به پکیج استفاده شود.

این چربی ممکن است در سپتیک احتمالی جمع و به تصفیه خانه پمپاژ گردد که فرایند تصفیه خانه را دچار اشکال می کند.

در صورتیکه قبل از تصفیه خانه سپتیک تانک یا مخزن سپتیک وجود دارد لازم است تا در طراحی چربی و روغن حذف گردد.

مخزن هاضم لجن در پکیج های کوچک تصفیه فاضلاب فلزی،پلیمری و کامپوزیتی

مخزن هاضم لجن جهت هضم لجن مازاد تصفیه خانه بعنوان یک واحد مستقل در پکیج لحاظ میگردد.

درین واحد لجن مازاد هضم و آبگیری میگردد که بطور متناوبی لازم به تخلیه دارد.

یک خط مستقل از حوضچه ته نشینی لجن برگشتی را به این واحد هدایت میکند.

مبانی طراحی و مونتاژ پمپ های مستغرق فاضلابی در ایستگاه پمپاژ

جهت انتقال فاضلاب خام به پکیج تصفیه از پمپ های مستغرق فاضلابی استفاده میشود.

این پمپها بایستی طبق دستورالعمل شرکت سازنده و تولید کننده نصب شود.

حداقل تعداد لازم پمپ برای هر پکیج دو عدد می باشد و لازم است تا حداقل یک پمپ بصورت استند بای در نظر گرفته شود و هر پمپ ظرفیت کامل پمپاژ را بطور مستقل داشته باشد و از سازندگان معتبر خریداری شود.

این پمپها لازم است تا دارای شیر خودکار یا یکطرفه و شیر فلکه مستقل باشند تا در صورت نیاز بهره بردار بتوان آنها را جهت سرویس و نگهداری از کلکتور جدا کرد.

پایپینگ و لوله ها و اتصالات و شیرآلات مناسب پکیج تصفیه فاضلاب چیست؟

بطور معمول لوله های مناسب بخش های مختلف پکیج های فاضلابی بشرح ذیل توصیه میشوند تا مد نظر طراح در طراحی قرار گیرد:

  • لوله های انتقال هوا از بلوئر ها به مخزن هوادهی از جنس کربن استیل یا گالوانیزه و از سازندگان معتبر تهیه شود.
  • لوله های مستغرق در فاضلاب شامل لوله های رابط از کلکتور هوادهی تا سر دیفیوزر ها از جنس پلی پروپیلن و یا گالوانیزه باشد.
  • مابقی لوله ها از جنس کربن استیل و یا گالوانیزه باشد.

پکیج تصفیه فاضلاب خاکستری چیست؟

برای تصفیه فاضلاب خاکستری نیز میتوان از این دستگاه استفاده نمود.

در طراحی تصفیه آب خاکستری خانگی نیز مانند فاضلاب خانگی می تواند در پکیج تصفیه فاضلاب خانگی مورد پالایش قرار گرفته و از پساب آن استفاده کرد.

بهره برداری و نگهداری از پکیج تصفیه فاضلاب خانگی فلزی و پلی اتیلنی و فایبرگلاس چگونه باید باشد ؟

در دوره بهره برداری این دستگاه ها لازم است تا موارد ذیل رعایت گردد:

  • تمیز نمودن متناوب آشغالگیر
  • بازرسی پمپ ها و فلوتر ها طبق دفترچه و دستورالعمل بهره برداری شرکت سازنده
  • چک کردن روزانه مقدار لجن فعال حوض و مخزن هوادهی MLSS
  • چک کردن روزانه کلر باقیمانده
  • روغن کاری و گریس کاری با پمپ گریس زن و تعویض فیلتر های بلوئر ها
  • چک کردن تابلو برق و آمپر کشی تجهیزات الکتریکی طبق کاتالوگ و دفترچه بهره برداری
  • چک کردن میزان برگشت لجن طبق دفترچه بهره برداری ارائه شده توسط طراح طرح
  • چک کردن پارامتر های پساب خروجی با استاندارد های محیط زیست طبق دفترچه بهره برداری ارائه شده توسط سازندگان دستگاه
  • شستشوی دوزینگ پمپ تزریق کلرزنی و شیر آلات مربط به آن طبق دستورالعمل سازندگان دستگاه
  • تمیز کردن سرریز ها و محیط تصفیه خانه

ملاحظات لازم در خصوص خرید و انتخاب تجهیزات و متعلقات و لوازم تصفیه خانه خانگی جهت بهبود در بهره برداری

  • تجهیزات الکتریکی نظیر پمپ،بلوئر،کلرزن و تابلو برق دارای لوازم یدکی و مصرفی و خدمات پس از فروش و از سازندگان معتبر تهیه شود.
  • شیرآلات و اتصالات استاندارد و دارای لوازم یدکی شرکت سازنده باشد.
  • دیفیوزر ها قابل شستشو و تعویض باشند.

این موارد توسط سازنده طبق کاتالوگ دستگاه ها رعایت شود.

لوازم آزمایشگاهی مورد نیاز جهت بهره برداری تصفیه خانه خانگی چیست؟

  • استوانه مدرج با ظرفیت 1000 cc
  • BOD متر
  • COD متر
  • دستکش و ماسک
  • کیت اندازه گیری کلر باقیمانده
  • کیت اندازه گیری اکسیژن محلول DO

این لوازم بعلت حساس بودن بهتر است از سازندگان و تولید کنندگان معتبر تهیه شود.



نکاتی مهم که قبل از ساخت و خرید دستگاه تصفیه فاضلاب باید خریدار به آن توجه کند چیست ؟

قبل از هرگونه خرید دستگاه پکیج فاضلاب خانگی موارد ذیل را مد نظر قرار دهید:

  • تجهیزات الکترومکانیکال مانند پمپ ها،بلوئر ها،دوزینگ پمپ کلرزنی از برند های معتبر خریداری شود.
  • گارانتی و خدمات پس از فروش از فروشنده توسط خریدار گرفته شود.
  • فروشنده موظف به اخد تاییدیه محیط زیست به خریدار می باشد.
  • حداقل بمدت کوتاه فروشنده یا سازنده دستگاه وظیفه بهره برداری دستگاه را بر عهده بگیرد تا درین مدت خریدار آموزش لازم درین خصوص را کسب کند.
  • نقشه ازبیلت طرح از فروشنده درخواست شود.



پکیج های تصفیه فاضلاب صنعتی

جهت تصفیه فاضلابهای صنعتی نظیر کارواش و قالیشویی ،رنگ و رزین،کارتن سازی،بیمارستانی و بیمارستان و مراکز درمانی،کشتارگاه،اسیدی،الکل سازی،آبکاری،a2o،برکه تثبیت،صافی چکنده،لاگون هوادهی،پالایشگاه نفت،پتروشیمی،تصفیه تکمیلی ثانویه و ثالثیه،چرم سازی،چغندرقند،صافی چکنده،چوب و کاغذ ، خودرو سازی ، خمیر مایه ، داروسازی،  دباغی ، دارویی ، لبنی ، ذوب آهن ، روغنی ، روغن نباتی و زیتون ، شهرک صنعتی ، صنایع غذایی و نساجی ، هسته ای ، کشتارگاه طیور ، صنایع فولاد ، روش غشایی ، کارخانه قند و شکر سازی ، کارخانه رب گوجه ، مواد شوینده ، مرغداری ، نیروگاهی نیز می توان از دستگاه های پیش ساخته و آماده استفاده کرد.



نوع فاضلاب فاضلاب بهداشتی خانگی انسانی
اصول طراحی و انواع روش ها و فرایند های تصفیه فاضلاب لجن فعال هوازی- بیهوازی سپتیک بعنوان پیش تصفیه -EAAS-IFAS-MBBR-MBR-RBC-SBR
جانمایی پلان پکیج دستگاه و سیستم و مشخصات فنی در نزدیک ترین نقطه به محل دفع و تخلیه
هدف و دلایل اهمیت تصفیه فاضلاب بهداشتی-انسانی-خانگی بسیار بالا
ایمنی و استاندارد های تصفیه فاضلاب و پساب و موارد مصرف استفاده مجدد طبق استاندارد تخلیه به محیط زیست-آبهای سطحی یا چاه یا آبیاری
راندمان واحد ها و اجزای راکتور تصفیه فاضلاب راندمان تصفیه 95درصد
راه اندازی و طرز راهبری و بهره برداری تجهیزات  پروژه تصفیه خانه فاضلاب انسانی-بهداشتی-خانگی طبق دفترچه بهره برداری و شاخص های استاندارد محیط زیست و دوره آموزشی





شرح خدمات شرکت:

شرکت آبنوس مکانیک از پیمانکاران و سازندگان معتبر صنعت آب و فاضلاب بعنوان مهندسین مشاور و مجری سیستم های تصفیه آب و فاضلاب با ارائه روش های نوین ،آماده ساخت و مدلسازی نرم افزاری و نیز فروش پروژه ها با محاسبات و مبانی طراحی طبق ضوابط و با عملکرد مناسب سیستم ها در ظرفیت های مختلف می باشد.

پکیج تصفیه فاضلاب کامپوزیتی


كامپوزيت ها مواد چند جزئي هستند كه خواص آن ها از هر كدام از اجزاء بهتر است.

ضمن آنكه اجزاي مختلف، كارايي يكديگر را بهبود مي‌بخشند.

در كامپوزيت هاي پليمري حداقل دو جزء وجود دارد:

  • ۱- فاز تقويت كننده كه درون ماتريس پخش شده است.
    ۲- فاز ماتريس كه فاز ديگر را در بر مي‌گيرد و يك پليمر گرماسخت يا گرمانرم مي‌باشد كه گاهي قبل از سخت شدن آنرا رزين مي‌نامند.

تقسيم بندي‌هاي مختلفي در مورد كامپوزيتها انجام گرفته است كه در اينجا يكي از آنها را آورده‌ايم:

introduction1

دسته‌بندي كامپوزيت‌ها

خواص كامپوزيتها به عوامل مختلفي از قبيل نوع مواد تشكيل دهنده و تركيب درصد آنها، شكل و آرايش تقويت كننده و اتصال دو جزء به يكديگر بستگي دارد.

از نظر فني، كامپوزيتهاي ليفي، مهمترين نوع كامپوزيتها مي باشند كه خود به دو دستة الياف كوتاه و بلند تقسيم مي‌شوند. الياف مي‌بايست استحكام كششي بسيار بالايي داشته، خواص ليف آن (در قطر كم) از خواص توده ماده بالاتر باشد. در واقع قسمت اعظم نيرو توسط الياف تحمل مي‌شود و ماتريس پليمري در واقع ضمن حفاظت الياف از صدمات فيزيكي و شيميايي، كار انتقال نيرو به الياف را انجام مي‌دهد. ضمناَ ماتريس الياف را به مانند يك چسب كنار هم نگه مي‌دارد و البته گسترش ترك را محدود مي‌كند. مدول ماتريس پليمري بايد از الياف پايينتر باشد و اتصال قوي بين الياف و ماتريس بوجود بياورد. خواص كامپوزيت بستگي زيادي به خواص الياف و پليمر و نيز جهت و طول الياف و كيفيت اتصال رزين و الياف دارد. اگر الياف از يك حدي كه طول بحراني ناميده مي‌شود، كوتاهتر باشند، نمي‌توانند حداكثر نقش تقويت كنندگي خود را ايفا نمايند.

اليافي كه در صنعت كامپوزيت استفاده مي‌شوند به دو دسته تقسيم مي‌شوند:

  • الف)الياف مصنوعي
  • ب)الياف طبيعي

كارايي كامپوزيتهاي پليمري مهندسي توسط خواص اجزاء آنها تعيين ميشود. اغلب آنها داراي الياف با مدول بالا هستند كه در ماتريسهاي پليمري قرار داده شدهاند و فصل مشترك خوبي نيز بين اين دو جزء وجود دارد.
ماتريس پليمري دومين جزء عمده كامپوزيتهاي پليمري است. اين بخش عملكردهاي بسيار مهمي در كامپوزيت دارد. اول اينكه به عنوان يك بايندر يا چسب الياف تقويت كننده را نگه ميدارد. دوم، ماتريس تحت بار اعمالي تغيير شكل ميدهد و تنش را به الياف محكم و سفت منتقل ميكند.
سوم، رفتار پلاستيك ماتريس پليمري، انرژي را جذب كرده، موجب كاهش تمركز تنش ميشود كه در نتيجه، رفتار چقرمگي در شكست را بهبود ميبخشد.
تقويت كنندهها معمولا شكننده هستند و رفتار پلاستيك ماتريس ميتواند موجب تغيير مسير تركهاي موازي با الياف شود و موجب جلوگيري از شكست الياف واقع در يك صفحه شود.
بحث در مورد مصاديق ماتريسهاي پليمري مورد استفاده دركامپوزيتها به معناي بحث در مورد تمام پلاستيكهاي تجاري موجود ميباشد. در تئوري تمام گرماسختها و گرمانرمها ميتوانند به عنوان ماتريس پليمري استفاده شوند. در عمل، گروههاي مشخصي از پليمرها به لحاظ فني و اقتصادي داراي اهميت هستند.
در ميان پليمرهاي گرماسخت پلياستر غير اشباع، وينيل استر، فنل فرمآلدهيد(فنوليك) اپوكسي و رزينهاي پلي ايميد بيشترين كاربرد را دارند. در مورد گرمانرمها، اگرچه گرمانرمهاي متعددي استفاده ميشوند، PEEK ، پلي پروپيلن و نايلون بيشترين زمينه و اهميت را دارا هستند. همچنين به دليل اهميت زيست محيطي، دراين بخش به رزينهاي داراي منشا طبيعي و تجديدپذير نيز، پرداخته شده است.

کامپوزیت بصورت زیر تعریف می‌شود: ماده‌ای اطلاق می‌شود که از دو فاز ماتریس و تقویت کننده تشکیل شده باشد و از فاز دوم حداقل به اندازه ۵ درصد استفاده شده باشد. به ترکیب ماتریس با الیاف (یا ماده تقویت کننده) زیر ۵ درصد کامپوزیت گفته میشود.تعریف عمومی مخلوط دو یا چند ماده با ترکیب و خواص معین به طوری که در مجموعه سیستم هر کدام با مشخصات فیزیکی و مکانیکی خاص خود ظاهر می شوند. مهم ترین اختلاف بین آلیاژ ها (مواد تک سازه) و کامپوزیت ها (مواد چند سازه) از همین ویژگی حاصل می شود.

–       کامپوزیت به موادی گفته می‌شود که از یک فاز زمینه و یک تقویت کننده تشکیل شده باشند.

–       تعریف انجمن متالورژی آمریکا : به ترکیب ماکروسکوپی دو یا چند ماده مجزا که سطح مشترک مشخصی بین آنها وجود داشته باشد، کامپوزیت گفته می‌شود.

کامپوزیت از دو قسمت اصلی ماتریس و تقویت کننده تشکیل شده‌است. ماتریس با احاطه کردن تقویت کننده آن را در محل نسبی خودش نگه می‌دارد. تقویت کننده موجب بهبود خواص مکانیکی ساختار می‌گردد. به طور کلی تقویت کننده می‌تواند به صورت فیبرهای کوتاه و یا بلند و پیوسته باشد

  • اصول طراحی و تعیین یک کامپوزیت
    1) باید مصنوعی و ساختگی باشد.
    2) باید ترکیبی باشد از حداقل دو ماده مجزای شیمیایی با یک فصل مشترک واضح که ترکیبات را جدا می کند.
    3) مواد مجزایی که کامپوزیت را شکل می دهند باید بطور سه بعدی ترکیب شوند.
    4) باید برای دستیابی به خواصی که توسط هیچ یک از ترکیبات خاص بدست نمی آید، تولید شود.



  • انواع کامپوزیت ها
    بر اساس زمینه فلزی (Metal Matrix Composite)
    غیر فلزی
    پلیمری (Polymer Matrix Composite)
    سرامیکی (Ceramic Matrix Composite)



کامپوزیت های زمینه پلیمری قابلیت تولید توسط اکثر روش های تولید، چگالی پایین، خواص مکانیکی خوب شیمیایی  دو نوع مواد پلیمری در کامپوزیت ها بکار می روند که عبارتند از مواد ترمو پلاستیک و ترموست  جهت تولید PMC ها از روش های فشاری، تزریقی، اکستروژن استفاده می شود. معروف ترین آنها پلی اتیلن، پلی استارین، پلی کروکلن و… می باشند.

دسته‌بندی کامپوزیت‌ ها از دیدگاه زیستی

  • 1)   کامپوزیت‌ های طبیعی. مانند استخوان، ماهیچه، چوب و …
  • 2)   کامپوزیت‌ های مصنوعی (مهندسی)



دسته‌بندی کامپوزیت‌ های مهندسی از لحاظ فاز زمینه

  • 1)     کامپوزیت‌ های با زمینه سرامیکی  (CMC)
  • 2)     کامپوزیت‌ های با زمینه پلیمری (PMC)
  • 3)     کامپوزیت‌ های با زمینه فلزی (MMC)



دسته‌بندی کامپوزیت‌ ها از لحاظ نوع تقویت کننده

  • 1)     کامپوزیت‌ های تقویت شده با فیبر (FRC)
  • 2)     کامپوزیت‌ های تقویت شده توسط ذرات (PRC)
  • 3)      کامپوزیت های سبز (کامپوزیت های زیست تجزیه پزیر)



در اینگونه کامپوزیت‌ ها، فاز زمینه و تقویت کننده، از موادی که در طبیعت تجزیه می‌شوند، ساخته می‌شوند. در کامپوزیت‌ های سبز، معمولاً فاز زمینه از پلیمرهای سنتزی قابل جذب بیولوژیکی و تقویت کننده ‌ها از فیبرهای گیاهی ساخته می‌شوند.

مراحل طراحی کامپوزیت ها

  • 1)  گرد آوری اطلاعات در خصوص کاربرد قطعه (نیروهای استاتیک، دینامیک و شرایط محیطی)
  • 2)  مشخصات اولیه قطعه (مواد، ابعاد و چیدمان لایه ها)
  • 3)  زمان و هزینه
  • 4)  بررسی روش های محاسباتی (تحلیل و عددی)
  • 5)  شناسایی روش های ساخت
  • 6)  نحوه مونتاژ (روش های اتصال قطعات)
  • 7)  بهینه سازی (وزن کم، استحکام بالا و هزینه پایین)

خصوصیات پکیج‌های کامپوزیتی تصفیه فاضلاب شرکت مهندسی آبنوس مکانیک

  •   قیمت پایینتر نسبت به تصفیه‌خانه های بتنی و پکیج‌های فلزی
  •  عدم زنگ‌زدگی و خوردگی
  •  قابلیت دفن کل پکیج در زمین
  •  عدم نیاز به تخلیه و رنگ‌آمیزی دوره‌ای
  •  وزن بسیار کمتر نسبت به پکیج‌‌های فلزی
  •  حمل آسان به دلیل امکان مونتاژ در محل
  •  طراحی اختصاصی براساس پارامترهای کمی و کیفی
  •  دارای گارانتی 5 سال و طول عمر بالای 50 سال

تاریخچه کامپوزیت ها

کامپوزيتها (مواد چند سازه ای يا کاهگل های عصر جديد ) دسته ای از مواد پيشرفته ای هستند که در آنها از ترکيب مواد ساده به منظور ايجاد مواد جديد با خواص مکانيکی و فيزيکی برتر استفاده شده است. اجزای تشکيل دهنده ی آن ويژگی خود را حفظ کرده، در يکديگر حل نشده و با هم ممزوج نمی شوند. استفاده از اين مواد در طول تاريخ نيز مرسوم بوده است .از اولين کامپوزيت‌ ها يا همان چندسازه‌های ساخت بشر می‌توان به کاه گل وآجرهای گلی که در ساخت آنها از تقويت کننده ی کاه استفاده می شده است اشاره کرد. هنگامی که اين دو با یکدیگر مخلوط شوند، در نهايت آجر پخته بدست می آيد که بسيار ماندگارتر و مقاوم تر از هر دو ماده ی اوليه يعنی گل و کاه است. قايق‌ هايی که سرخ‌ پوست‌ها با قير و بامبو می‌ساختند و تنورهايی که از گل، پودر شيشه و پشم بز ساخته می‌ شدند و در نواحی مختلف کشورمان يافت شده است، نيز از نخستین کامپوزيت‌ ها هستند. بسياری از نيازهای صنعتی صنايعی مانند صنايع فضايی، راکتورسازی، الکترونيکی و غيره نمی‌توانند با استفاده از مواد معمولی شناخته شده، برآورده شوند.

از جمله قديمي ترين نمونه ی كامپوزيت ها مربوط به افزودن كاه به گل جهت تقويت گل و ساخت آجري مقاوم جهت استفاده در بناها بوده است که قدمت آن به 4000 سال قبل از ميلاد مسيح باز مي گردد. در اين مورد كاه نقش تقويت كننده و گل نقش زمينه يا ماتريس را دارد. ارگ بم كه شاهكار معماري ايرانيان است، نمونه بارزي از استفاده از كامپوزيت ها در قرن های گذشته است. مثال ديگر، تقويت بتن توسط ميله هاي فولادي است كه قدمت آن به سال 0081 ميلادي بر مي گردد. در بتن مسلح يا تقويت شده، ميله هاي فلزي استحكام كششي لازم را در بتن ايجاد مي کنند چرا كه بتن يك ماده ترد بوده و مقاومت كمي در برابر بارهاي كششي دارد. به اين ترتيب بتن وظيفه تحمل بارهاي فشاري و ميله هاي فولادي وظيفه تحمل بارهاي كششي را بر عهده دارند. تاريخچه ی مواد پليمري تقويت شده با الياف به سال 1940 در صنايع دفاعي و به خصوص كاربردهاي هوا-فضا بر مي گردد. به عنوان مثال در سال 1945 بيش از 7 ميليون پوند الياف شيشه به طور خاص در صنايع نظامي، مورد استفاده قرار گرفته است و در ادامه با توجه به مزاياي آنها، به صنايع عمومي نيز راه يافتند.

پکیج تصفیه فاضلاب کامپوزیتی

در پکیج های پیش ساخته و آماده تصفیه فاضلاب بهداشتی و یا صنعتی از مخازن پلیمری استفاده میشود.

تمامی واحد های فرایندی قابل طراحی با استفاده ازیت مواد هستند که مزایای آن در قبل ذکر شده است.

تصفیه خانه های کوچک با استفاده ازین مواد بسیار سبک و قابل جابجایی و با دوام بسیار بالا هستند.

نوع فاضلاب فاضلاب خانگی-بهداشتی-انسانی
اصول طراحی، مراحل و انواع روش ها و فرایند های تصفیه فاضلاب پیش تصفیه سپتیک و چربی گیر

تصفیه هوازی لجن فعال

EAAS-IFAS-MBR-MBBR

جانمایی پلان پکیج دستگاه و سیستم و مشخصات فنی در نزدیک ترین نقطه به محل دفع و تخلیه
هدف و دلایل اهمیت تصفیه فاضلاب خاکستری متوسط
ایمنی و استاندارد های تصفیه فاضلاب و پساب و موارد مصرف استفاده مجدد طبق استاندارد تخلیه به محیط زیست-آبهای سطحی یا چاه یا آبیاری
راندمان واحد ها و اجزای راکتور تصفیه فاضلاب راندمان تصفیه 90 درصد
راه اندازی و طرز راهبری و بهره برداری تجهیزات  پروژه تصفیه خانه فاضلاب خاکستری طبق دفترچه بهره برداری و شاخص های استاندارد محیط زیست و دوره آموزشی

شرح خدمات شرکت:

شرکت آبنوس مکانیک از پیمانکاران و سازندگان معتبر صنعت آب و فاضلاب بعنوان مهندسین مشاور و مجری سیستم های تصفیه آب و فاضلاب با ارائه روش های نوین ،آماده ساخت و مدلسازی نرم افزاری و نیز فروش پروژه ها با محاسبات و مبانی طراحی طبق ضوابط و با عملکرد مناسب سیستم ها در ظرفیت های مختلف می باشد





قیمت دستگاه پکیج تصفیه فاضلاب بهداشتی انسانی خانگی

در این مقاله و تحقیق مروری اجمالی بر سیستم و دستگاه پکیج تصفیه فاضلاب داشتیم.

منهول پلی اتیلن فاضلاب

تصفیه آب کارواش

تصفیه آب قالیشویی

تصفیه فاضلاب رنگ رنگرزی نساجی

منهول فاضلاب

پاسخ دهید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
